新聞中心
2020-03-07 15:48

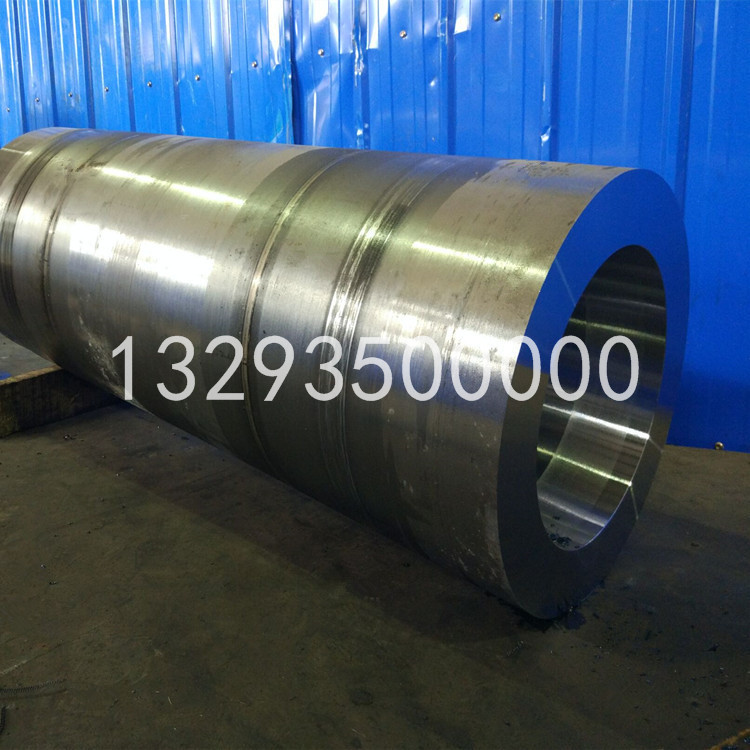

2.接管鍛件常見缺陷及預(yù)防
(1)毛坯端面不齊毛坯端面不齊是接管鍛件常見的質(zhì)景問題。 造成此問題的原因如下：
1)坯料鐓粗時變形不均勻，造成沖孔后壁厚不均。在芯棒拔長時沿軸向方向長度變形，尺寸不一。
2)在芯棒拔長時，坯料加熱溫度不均勻，導(dǎo)致拔長變形長度方 向走料不一致。
(2)接管鍛件壁厚不均壁厚不均會導(dǎo)致機(jī)械加工工時增加，嚴(yán)重的會 使坯料報廢。產(chǎn)生的原因如下：
1)坯料沖孔時，沖子沒有放置在坯料中心。
2)沖孔時沖子歪斜，造成坯料一端壁厚不均。
3)芯棒拔長時，坯料加熱溫度不均勻，溫度高的部分易變形， 壁厚減薄較快^
(3)端部縱向開裂端部縱向開裂在薄壁長筒件上容易出現(xiàn)。 引起開裂的原因是端部坯料降溫較快，如溫度稍稍降低就容易發(fā)生。
(4)內(nèi)孔重皮內(nèi)孔重皮是由于坯料在鐓粗沖孔時，內(nèi)孔邊緣 出現(xiàn)毛刺，如不及時淸除，在芯櫸拔長時容易使毛刺被帶人坯料內(nèi) 孔，最終形成重皮缺陷。
(5)內(nèi)壁裂紋內(nèi)壁裂紋在尺寸、質(zhì)量相對較小的筒類件上偶 爾出現(xiàn)。內(nèi)孔尺寸相對較小的坯料在沖孔時多選用實(shí)心沖子雙面沖 孔，有時可能造成相接部位出現(xiàn)折傷。芯棒拔長時，隨著變形量的不 斷加大，傷處不斷地延伸形成裂紋。
(6)接管鍛件外表面粗糙外表面粗糙多發(fā)生在拔長量比較大的長接管鍛件上。由于拔長量大，為在鍛造溫度范圍內(nèi)盡快完成鍛造，芯棒拔長時通常采用大壓下量快速鍛造的方法，造成坯料表面因錘花大而粗糙。如此時小壓下光整坯料外表面，則容易出現(xiàn)芯棒與坯嵙咬死的現(xiàn)象。采取措施及注意事項：
1)嚴(yán)格執(zhí)行加熱規(guī)范，坯料要加熱均勻，且熱透。各鍛造火次都要控制始鍛溫度和終鍛溫度。
2)坯料拔長后，兩端面應(yīng)平整。如用剁刀切料，端面毛刺要錯移干凈，最好采用大截面切割下料。
3)鐓粗時坯料要放正，即坯料軸線與地面應(yīng)垂直。在滿足鍛造比和沖孔的條件下，盡量減少鐓粗最，以減少拔長量。
4)沖孔時沖+要放正，不能歪斜，沖子軸線盡量與坯料軸線相接近。沖孔時產(chǎn)生的毛刺或飛邊，要清理干凈。
5)芯軸表面要光滑，工作面要有1/100 -1/50的錐度，無彎曲。對于直徑大于200mm的芯軸，使用時內(nèi)部必須用循環(huán)水加以冷卻。
6)芯軸拔長時，每次翻轉(zhuǎn)角度應(yīng)均勻，壓下量也應(yīng)均勻。
7)芯軸拔長操作時，在髙溫下鍛造兩端，防止端部形成裂紋。
