換熱器是石油、化工、電力等行業中常用的設備,管板鍛件是換熱器中的核心部件之一。山西中重重工集團有限公司生產的管板鍛件,有相當一部分用于各種類型的換熱器。本文介紹管板鍛件在換熱器中的應用。

管板在換熱器中的位置和作用
管殼式換熱器由殼體、管束、管板、封頭等部件組成。管板安裝在殼體的兩端,管束的兩端固定在管板上。一種介質在管內流動,另一種介質在殼程流動,通過管壁進行熱量交換。管板在換熱器中起到幾個作用:一是固定管束,保持管子的位置和間距;二是分隔管程和殼程介質,防止混合;三是承受管程和殼程的壓力差。
管板與管子的連接方式
管板與管子的連接是換熱器制造的關鍵工序。常用的連接方式有脹接、焊接和脹焊并用。
脹接是通過機械或液壓方式使管子直徑擴大,管子材料發生塑性變形,管板孔壁發生彈性變形,脹接完成后管板孔壁回彈,將管子緊緊抱住,形成密封和固定。脹接適用于壓力不高、溫度變化不大的場合。液壓脹接技術可以保證脹接壓力的均勻性,適用于管孔數量較多的換熱器。
焊接是將管子端部與管板焊接在一起,形成密封連接。焊接適用于高壓、高溫或有腐蝕性介質的場合。焊接連接的密封性較好,但焊接熱會影響管板孔附近的材料性能。常用的焊接方法包括氬弧焊和電弧焊。

脹焊并用是同時采用脹接和焊接兩種方式,先用脹接固定管子,再進行焊接密封。這種方式結合了兩種連接的優點,適用于要求較高的換熱器。
管孔加工精度要求
管板上的管孔加工精度直接影響管子與管板的連接質量。管孔的直徑公差通常控制在H7級(如Φ19.05±0.05毫米),位置度公差通常控制在±0.3毫米以內,垂直度要求較高。對于大型換熱器,管板上的管孔數量可能達到上萬個,每個管孔都需要達到精度要求。
管孔加工通常采用深孔鉆或槍鉆,加工時需要保證孔與孔之間的平行度和垂直度。加工完成后,需要對管孔進行檢測,包括直徑測量、位置檢測和表面粗糙度檢查。渦流檢測可以用于發現管孔表面的裂紋。
不同工況下的管板要求
換熱器的工作條件多種多樣,對管板的要求也不同。在高溫工況下,管板材料需要具有良好的高溫強度和抗蠕變性能,如選用鉻鉬鋼。在腐蝕性介質中,管板需要具有耐腐蝕性能,如選用不銹鋼、雙相不銹鋼或鈦材。在高壓工況下,管板需要具有足夠的厚度和強度,材料需要經過調質處理。
在溫差較大的工況下,管板和管子材料的熱膨脹系數差異需要考慮。如果差異較大,需要在結構上設置膨脹節,或者選用與管子熱膨脹系數相近的管板材料。
管板鍛件的質量控制

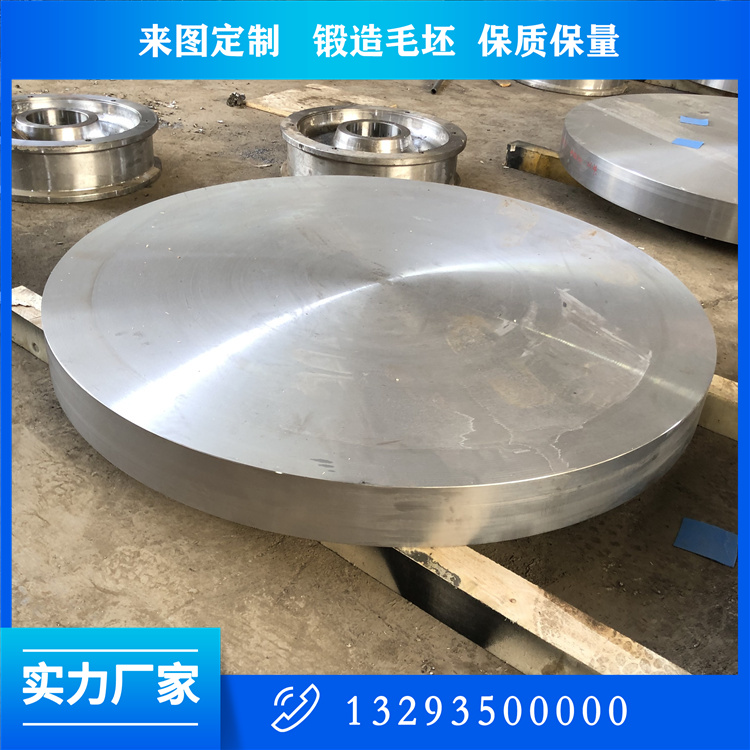

換熱器用管板鍛件的質量要求較高。鍛件內部應沒有影響使用的缺陷,化學成分和力學性能需要符合相關標準。管板的平面度需要控制在較小范圍內,以保證與封頭的密封效果。管孔的尺寸和位置精度需要滿足圖紙要求。
山西中重重工集團生產的管板鍛件,都經過嚴格的質量檢驗,確保合格出廠。公司擁有獨立的理化檢驗?zāi)芰Γ梢詫?duì)材料的化學成分和力學性能進行檢測。

換熱器管板的典型參數
以某核電站蒸汽發生器管板為例,其直徑約為4.8米,厚度約為650毫米,管孔數量約11246個,管孔直徑Φ19.05毫米,孔徑公差±0.05毫米,平面度要求不超過1.5毫米。從這個例子可以看出,大型換熱器管板的制造難度較大,對生產廠家的設備和工藝水平要求較高。
隨著工業技術的發展,換熱器管板正向著大直徑、高精度、長壽命方向發展。管板鍛件生產廠家需要不斷提升制造能力,滿足市場對高質量管板的需求。
